Lors de la conception d’un chantier de bâtiment, le plan de terrassement permet de connaître la place disponible aux alentours du bâtiment à construire. Il s’agit d’un document dont un architecte ou un ingénieur civil a la charge d’établir. Le terrassier n’intervient donc pas encore à ce niveau du chantier. Ces documents sont utiles avant que l’entrepreneur n’effectue tous les travaux de terrassements (excavation etc.) sur le chantier de construction.

OBTENEZ 3 DEVIS GRATUITES EN 5 MINUTES POUR FACILITER VOTRE DÉCISION

Ainsi, on doit connaître l’emprise des talus périphériques de terrassement. Un plan de terrassement peut être établi manuellement et/ou avec le logiciel spécifique comme Covadis.

Plan de terrassement : la récupération du plan topographique

Le plan topographique désigne une projection d’un relevé du site existant, réalisé par un géomètre. Il représente le terrain comme il est, avant le démarrage de tous travaux. Sur ce plan, on peut connaître la position exacte de tous les éléments constituant le site comme les arbres, le talus et les pylônes. Elle est indiquée, avec pour chaque élément, son altitude précise exprimée par rapport au niveau zéro de référence (Nivellement Général de France ou NGF).

Ainsi, un plan topographique se compose d’informations en 3D sur le terrain. Pour se procurer le plan topographique, on doit se mettre en contact avec le maître d’œuvre, qui l’a nécessairement en sa possession.

Ne vous arrêtez pas là ! Explorez d’autres sujets

Comment préparer un terrain parfait sans machines hors de prix ?

L’étude géotechnique : une étape cruciale avant le plan de terrassement

Avant d’élaborer un plan de terrassement, il faut d’abord passer par la réalisation d’études géotechniques. Ceci, en vue de garantir la stabilité et la pérennité de l’ouvrage projeté. Ces investigations ont pour objectif de caractériser les propriétés mécaniques et hydrogéologiques du sol, de manière à adapter les choix techniques aux conditions réelles du terrain.

L’étude à proprement parler commence généralement par une phase de reconnaissance du site. Celle-ci comprend des sondages à la pelle mécanique, des forages ou des essais in situ comme les pénétromètres ou les pressiomètres. Cette étape permet ainsi d’identifier la nature des couches de sol, leur compacité, leur portance, ainsi que la profondeur du bon sol. A terme, vous devez savoir si celui est apte à recevoir les charges d’une structure ou à supporter les terrassements envisagés.

Après la reconnaissance viendra l’analyse des échantillons prélevés en laboratoire. Elle permet de déterminer des paramètres indispensables tels que la granulométrie, la plasticité ou la sensibilité à l’eau. Ces données sont cruciales pour anticiper les phénomènes de tassement différentiel et les risques de glissement. Mais elle permet aussi de connaître la portance insuffisante qui pourrait compromettre la viabilité du projet.

Si des traitements du sol sont nécessaires, c’est pendant cette étape que vous allez le savoir. Il en est de même si vous devez prévoir des dispositions particulières pour l’évacuation ou la réutilisation des déblais.

Sinon, gardez un œil sur le niveau de la nappe phréatique, dont la présence peut influer fortement sur les conditions d’excavation ou de remblaiement. Il faut, par exemple, confirmer que le terrain est hydromorphe, avant de dresser le plan de terrassement. Cela vous offre la possibilité de prendre des mesures de drainage ou de stabilisation.

Enfin, les résultats de l’étude géotechnique conditionnent directement la conception du projet de terrassement. Le choix du mode d’excavation, la pente des talus, la nature des matériaux à mettre en œuvre ou à évacuer, etc. doivent être arrêtés en fonction de la réalité géologique du site. Si vous voulez en savoir davantage sur ce sujet, n’hésitez pas à consulter le document officiel sur la Norme NF P 94-500.

Ne vous arrêtez pas là ! Explorez d’autres sujets

Comment aménager efficacement sa terrasse pour un jardinage réussi ?

La réalisation d’un plan de plateformes

Pour ce faire, on doit se procurer le plan de béton armé des fondations. Selon les différents niveaux d’assise du bâtiment, on pourra définir les zones et les matérialiser par des polygones fermés. Pour les plateformes intérieures qui se situent entre deux plateformes, on doit décaler les polygones d’une distance calculée en fonction de la pente conseillée dans le rapport de sol, par rapport à la vue en plan.

Ainsi, pour un talus à 1H/1V, la distance horizontale équivaut à la différence altimétrique des deux plateformes, et pour un talus à 3H/2V, la distance horizontale doit être égale à la différence altimétrique des deux plateformes multipliée par 1,5.

Dans tous les cas, il faut partir des plateformes les plus basses pour aller vers les plus hautes.

Ne vous arrêtez pas là ! Explorez d’autres sujets

Comment Vinci Construction révolutionne-t-il le secteur du terrassement ?

Les coupes périphériques

Pour continuer le plan de terrassement, on doit implanter une série de coupes sur toute la périphérie extérieure du terrassement en masse. On les matérialise par un trait fort sur la vue en plan. Pour chaque ligne de coupe, on réalise une coupe à l’échelle indiquant :

L’altitude NGF de la plateforme à terrasser.
La représentation du terrain naturel selon les altitudes fournies sur le plan topographique.
La projection du talus de terrassement en fonction de la pente préconisée au rapport de sol.

On obtiendra ainsi la position du point d’intersection de la pente du talus ainsi que du terrain naturel. C’est la tête de talus.

La vue en plan

Quelques étapes sont nécessaires pour avoir une vue en plan. Ainsi, il faut relever la distance horizontale entre la tête de talus et le pied de talus pour la reporter sur la vue en plan, sur l’axe de la coupe concernée. Dans la pratique, on doit faire l’opération pour chacune des coupes et relier point par point la position des têtes de talus.

Cela permettra d’obtenir l’emprise des talus périphériques de terrassement en masse. Plus le nombre de coupes sera élevé, plus le plan de terrassement sera meilleur et précis. Pour le dessin par informatique d’un plan de terrassement, on peut utiliser un logiciel de VRD (Voirie et Réseau Divers) tel que Covadis. Il permet d’automatiser une partie importante du calcul si la logique et la procédure demeurent identiques.

Plan de terrassement : le calcul du terrassement

On doit convertir les polylignes représentant les plateformes en « plateformes Covadis ». Au préalable, on se renseignera sur ce qu’il faut savoir sur les pentes de talus à respecter, pour enchaîner avec le lancement du calcul. Le logiciel dessinera automatiquement le plan de terrassement en 3D et en 2D. Il va aussi calculer toutes les informations quantitatives sur le projet, telles que les cubages de déblais et de remblais, à titre d’exemple.

OBTENEZ 3 DEVIS GRATUITES EN 5 MINUTES POUR FACILITER VOTRE DÉCISION

Plan de terrassement : les principaux points à retenir

Si établir un plan de terrassement peut sembler insignifiant lors des travaux de préparation de chantier, c’est une étape obligatoire avant de réaliser un plan d’installation de chantier. Pour les projets simples, on peut le dessiner à la main, ce qui peut prendre assez de temps. Par contre, pour les projets multiplateformes ou pour les calculs précis de volume de remblais et de déblais, il faudra se doter d’un logiciel de terrassement comme Covadis ou Mensura.

Plan de terrassement : les travaux de terrassement

Le terrassement se compose de plusieurs étapes, qu’on doit nécessairement respecter. Ci-après les étapes essentielles des principales étapes de terrassement :

Le piquetage ou le bornage du terrain

Le piquetage désigne une étude du terrain ayant pour but de :

Délimiter la propriété.
Faire correspondre le sol à son projet de construction.
Prévoir ou relever les passages des canalisations.
Limiter tout éventuel problème lié aux délimitations voisines.
Permettre de clôturer le terrain tout en étant sûr sur les limites de sa propriété.

Seul un expert géomètre a le pouvoir de délimiter officiellement un terrain, via la pose des bornes. Ainsi, pour tout projet de terrassement de nouveaux terrains, il est indispensable de faire appel à un géomètre, si le bornage n’a pas encore été réalisé. Généralement, le bornage ne prend qu’une matinée si on recevra dans la semaine les papiers officiels.

L’adaptation du projet au système d’évacuation des eaux

Le terrain doit être préparé pour assurer le ruissellement des eaux de pluie. Ainsi, il faut prévoir une pente d’au moins 5 % afin de les évacuer. Il est possible de poser des drains et des regards, selon la nature du terrain, sa localisation et l’état du sous-sol. À noter cependant que la profondeur d’enfouissement des canalisations est réglementée.

Le décaissement et la préparation des voies et chemins

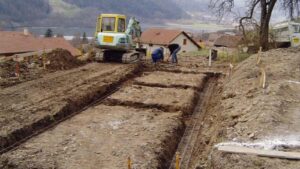

Concernant le décaissement, une entreprise spécialisée déblaie la terre sur la hauteur voulue. Elle déplace la terre et les gravats avec de petits outils comme la pelle, la pioche et la brouette pour les petites surfaces. Et on doit utiliser des engins plus imposants de types, tractopelles, pelleteuses, bulldozer, camions et bennes, pour les grandes surfaces. Une dameuse peut être utile, car elle permet, à la fin, de tasser la terre avant la pose du revêtement constitué de graviers, de bitumes, de pavés ou de béton coloré.

La pose d’un film géotextile

Dans quelques cas, un film géotextile doit être posé au sol pour séparer la terre de la couche de remblai concassé. C’est le même genre de film utilisé sous les terrasses sur lit de sable. Il permet aussi d’éviter la repousse de mauvaises herbes, les racines et autres végétaux, tout en assurant l’évacuation des eaux pluviales.

Le remblaiement

Attention, il n’est pas toujours pertinent de remblayer. C’est le cas des constructions concernées par un plan de prévention des inondations faisant l’objet d’une interdiction de remblai. Il se peut que le plan d’occupation des sols de sa commune n’autorise pas le remblaiement. Il faut savoir que 1m3 de terre remuée occupe plus de volume qu’une terre tassée. Dans la pratique, l’épaisseur du remblai est à majorer de 20 à 30 %. Cette épaisseur diffère selon la destination du remblai et il faut :

10 cm de remblai pour une allée piétonne.
20 cm pour une allée carrossable.
30 cm pour une voie accessible aux camions.

D’une manière générale, les couches de remblai se composent d’une couche de grosses pierres, d’une couche de concassé, puis d’une couche de finition en sable ou en gravillon. Selon la nature et l’épaisseur du remblai, sa stabilisation peut prendre une durée de 1 à 10 ans.

Que dire sur les ajustements finaux ?

Les ajustements finaux dans le plan de terrassement sont essentiels pour garantir la réussite d’un projet de construction.

Une fois les travaux de terrassement réalisés, il est temps de procéder à une vérification minutieuse des niveaux et des pentes. Cela permet d’assurer un drainage adéquat des eaux pluviales. Ces ajustements permettent d’éviter des problèmes futurs, tels que l’accumulation d’eau qui pourrait endommager les fondations ou causer des infiltrations.

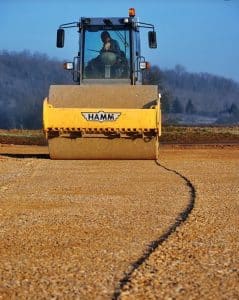

De plus, il est important de s’assurer que les surfaces sont bien compactées pour éviter l’affaissement du sol. Ce qui pourrait compromettre la stabilité des structures à venir. Les ajustements peuvent également inclure des modifications sur la disposition des matériaux de remblai et des zones de déblais, en fonction des observations faites sur le terrain.

Par ailleurs, ces derniers doivent tenir compte des réglementations locales et des normes environnementales afin de minimiser l’impact sur l’écosystème environnant.

Établir un plan de terrassement : innovations et techniques avancées à connaître en 2025

Face aux enjeux contemporains liés à l’efficacité et à l’environnement, des technologies modernes émergent et révolutionnent les méthodes d’élaboration des plans de terrassement. En 2025, l’adoption des drones, des logiciels de modélisation 3D et des équipements de géolocalisation est de plus en plus courante. La modélisation 3D, notamment, apporte une dimension nouvelle au terrassement et offre une visualisation claire des projets. Elle permet aux équipes de travailler avec des plans optimisés.

Les drones deviennent des outils courants pour créer des plannings du terrassement en 2025. Leur capacité à effectuer des relevés topographiques précis permet de cartographier des terrains en un temps record. Équipés de caméras haute résolution et de capteurs LiDAR, ils génèrent des modèles 3D du terrain. Leur adoption facilite ainsi la planification et la conception des projets. Cette technologie améliore non seulement l’efficacité mais renforce également la sécurité. Elle réduit l’exposition des travailleurs aux zones dangereuses.

Quant aux tes technologies de géolocalisation, notamment le GPS et le GNSS, elles se sont imposées comme des éléments fondamentaux des travaux de terrassement. Ces systèmes permettent aux opérateurs de machines de travailler avec une précision millimétrique. Cette précision accrue réduit considérablement les risques d’erreurs humaines et optimise l’efficacité des travaux.
