Un édicule d’ascenseur sur toit terrasse demande une étanchéité rigoureuse. Les normes françaises encadrent précisément ce type d’installation. Respecter ces exigences évite infiltrations et sinistres coûteux.
La pose d’un édicule d’ascenseur sur un toit terrasse implique de maîtriser la réglementation d’étanchéité. Ce guide pratique explique les normes à appliquer, les étapes à suivre et les contrôles à réaliser. L’objectif est d’assurer une protection durable contre l’eau et préserver l’isolation étanche du bâtiment. Les exigences normatives et techniques s’adaptent aux contraintes spécifiques du toit terrasse.
Les règles du DTU pour l’étanchéité autour d’un édicule d’ascenseur
Le DTU 43.1 est la référence majeure pour l’étanchéité toiture terrasse avec éléments porteurs en maçonnerie. Il impose un traitement particulier pour les relevés et les points singuliers comme les édicules. La première étape consiste à garantir une étanchéité continue et sans rupture entre le toit terrasse et l’édicule.
Pour cela, il faut d’abord réaliser un support parfaitement plan, sec et conforme. Ensuite, le pare-vapeur est posé pour limiter les remontées d’humidité. Les membranes étanches, souvent en EPDM ou TPO, sont soudées rigoureusement en bordure du relevé de l’édicule. Le DTU insiste sur une hauteur minimale de relevé de 15 cm, mais on préconise souvent plus pour prévenir les infiltrations dues aux ruissellements. La rigueur dans les relevés garantit la longévité de la protection.
Ne vous arrêtez pas là ! Explorez d’autres sujets
Choix du système d’étanchéité adapté aux contraintes du toit terrasse
Chaque type de membrane présente des performances spécifiques. L’EPDM offre une grande longévité au prix d’une mise en œuvre méticuleuse. Le TPO, plus récent, combine résistance UV et durabilité tout en restant souple. Pour un édicule accessible, il est essentiel de sélectionner un système conforme au DTU 51.4, qui régit les membranes multicouches. Le choix dépend aussi du trafic piétonnier et de la protection mécanique nécessaire, comme les dalles sur plots.
Il faut aussi intégrer le facteur climatique et les sollicitations mécaniques. Par exemple, un édicule exposé aux variations thermiques importantes bénéficiera d’une membrane élastique, évitant les fissures. Exiger la documentation technique d’application (DTA) est indispensable pour valider la compatibilité. La pose doit impérativement respecter les recommandations du fabricant et du DTU. Le choix de la membrane conditionne la performance globale de l’étanchéité bâtiment.
Ne vous arrêtez pas là ! Explorez d’autres sujets
Étapes clés de la mise en œuvre et contrôles essentiels

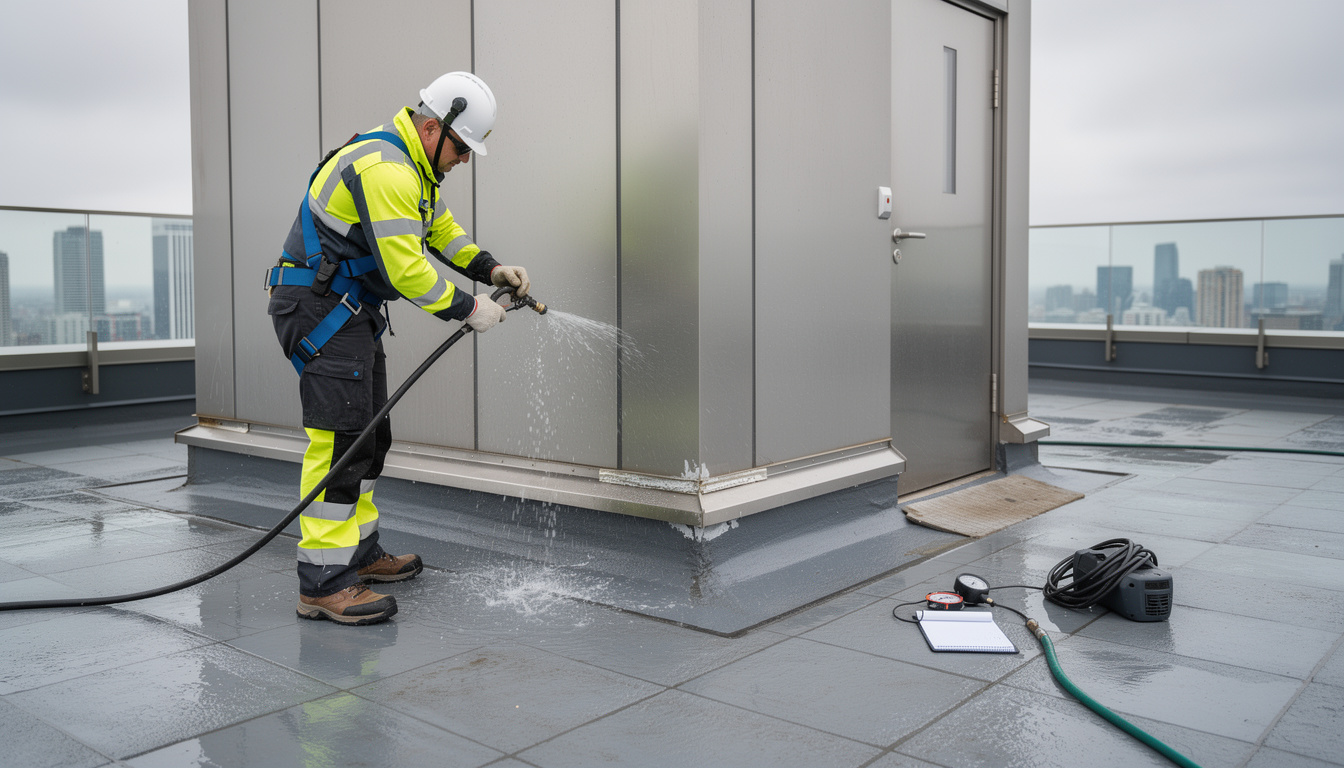

La réussite du chantier passe par une méthode stricte. Après la préparation du support et la mise en place du pare-vapeur, la membrane est déroulée puis soudée. La continuité entre toiture et édicule est assurée par des manchons spécifiques et des mastics d’étanchéité conformes au DTU. La pente de la toiture, au minimum 1%, permet une évacuation efficace des eaux. La mise en eau pendant 24h pour tester la membrane est une étape cruciale. Cela permet de détecter immédiatement toute fuite avant la pose de la protection.
Les points singuliers, façades de l’édicule, traversées techniques et joints de dilatation doivent être traités avec soin grâce à des accessoires certifiés. Un procès-verbal de réception documente ces actions. Les contrôles rigoureux évitent de futurs sinistres et contentieux. L’entretien régulier complétera cette protection, garantissant longtemps la performance de l’ouvrage.
Ne vous arrêtez pas là ! Explorez d’autres sujets
Protection mécanique et accessibilité conforme aux normes PMR
Un édicule d’ascenseur installé sur un toit terrasse accessible exige une protection adéquate. Les membranes sont vulnérables au piétinement. La pose de dalles sur plots est courante, offrant une protection efficace tout en facilitant la maintenance. Le DTU oblige également une prise en compte des normes d’accessibilité PMR, incluant une pente adaptée et une surface antidérapante autour de l’édicule.
Le dimensionnement des charges tient compte du trafic, pour éviter tout écrasement ou dégradation. L’installation des équipements PMR doit être compatible avec l’étanchéité, sans compromettre les relevés ni l’isolation. Respecter ces critères assure la conformité à la réglementation construction en vigueur. La collaboration entre bureaux d’étude, entreprises et gestionnaires est essentielle dès la conception.
Garanties, responsabilités et entretien pour une étanchéité durable
Les normes DTU définissent aussi la gestion administrative et contractuelle autour des travaux. L’entreprise exécutante doit fournir un dossier complet : fiches techniques, procès-verbaux d’épreuve et attestations de conformité. En cas d’infiltration, le respect des normes joue un rôle décisif lors d’expertises et contentieux. L’assurance décennale dépend du respect strict du DTU.
Un entretien régulier est nécessaire. Cela concerne la vérification du revêtement, le nettoyage des évacuations et l’inspection des relevés. L’usure normale ne doit pas cacher un défaut initial, souvent lié à un défaut dans la mise en œuvre. Une bonne traçabilité des opérations prolonge la durée de vie de l’installation et minimise les interventions coûteuses. Cette démarche est la condition sine qua non pour protéger l’ensemble du bâtiment.
| Système d’étanchéité | Résistance traction (MPa) | Résistance perforation (kN) | Durée de vie estimée (ans) | Avantages clés |
|---|---|---|---|---|
| Bitumineuse modifiée | 1,5 – 2 | 0,8 – 1,2 | 15 – 20 | Coût faible, facile à poser |
| Membrane PVC | 2 – 3 | 1 – 1,5 | 20 – 30 | Bonne résistance UV, souplesse moyenne |
| Membrane TPO | 2,5 – 3,5 | 1,2 – 1,8 | 25 – 35 | Excellente résistance UV, souplesse élevée |
| Membrane EPDM | 2 – 2,5 | 1,1 – 1,5 | 40+ | Durabilité longue, élasticité remarquable |
- Préparer rigoureusement le support avant étanchéité.
- Appliquer une membrane conforme au DTU 51.4 ou 43.1.
- Garantir la continuité entre toiture et édicule avec des relevés soignés.
- Tester l’étanchéité par mise en eau au minimum 24 heures.
- Assurer une protection mécanique adaptée aux circulations sur toit terrasse.
Quels DTU s’appliquent pour un édicule d’ascenseur sur toit terrasse ?
Les principales normes sont le DTU 43.1 pour l’étanchéité toiture terrasse avec maçonnerie et le DTU 51.4 pour les membranes multicouches. Ils couvrent la mise en œuvre et les relevés.
Comment garantir une protection durable contre l’eau ?
Il faut une membrane compatible, des relevés d’étanchéité soignés, une pente minimale et un test de mise en eau pour s’assurer de l’absence fuite.
Quelle protection choisir pour un toit terrasse accessible ?
Les dalles sur plots sont recommandées pour protéger la membrane tout en facilitant l’entretien et en garantissant une ventilation efficace.
Qui est responsable en cas d’infiltration ?
L’entreprise réalisant les travaux est responsable techniquement. Le maître d’ouvrage doit vérifier la conformité pour éviter les contentieux et garantir l’assurance décennale.
